ترموکوپل تایپ N برای کوره ۱۲۵۰ درجه؛ انتخاب مهندسی درست

مقدمه

در فرایندهای حرارتی با دمای بالا — مانند کوره‌های عملیات حرارتی، کوره‌های سرامیک و آجرپزی، کوره‌های ذوب و پیش‌گرم، راکتورهای شیمیایی و هیترهای پالایشگاهی — اندازه‌گیری دقیق و پایدار دما در محدوده ۱۲۵۰ درجه سانتی‌گراد یک چالش واقعی است.

در این محدوده، ترموکوپل تایپ K به سقف کارکرد خود نزدیک می‌شود و دچار دریفت، اکسیداسیون و افت دقت می‌گردد. به همین دلیل، مهندسان ابزار دقیق به‌طور فزاینده‌ای از ترموکوپل تایپ N استفاده می‌کنند؛ ترموکوپلی که به‌طور اختصاصی برای پایداری بلندمدت در دماهای بالا طراحی شده است.

در این مقاله، تمام جنبه‌های فنی انتخاب و استفاده از ترموکوپل تایپ N برای کوره ۱۲۵۰ درجه را بررسی می‌کنیم.

---

ترموکوپل تایپ N چیست؟

ترموکوپل تایپ N یک ترموکوپل فلزی پایه (Base-Metal) است که از دو آلیاژ ساخته شده است:

وجود سیلیسیم و منیزیم در آلیاژ، مقاومت اکسیداسیون و پایداری الکتروموتوری (EMF) این ترموکوپل را به‌طور چشمگیری نسبت به تایپ K بهبود داده است.

---

مشخصات فنی ترموکوپل تایپ N

در استاندارد ANSI/ASTM، هر دو سیم تایپ N نارنجی رنگ هستند و قطب منفی دارای نوار قرمز است.

---

جدول ولتاژ خروجی (EMF) ترموکوپل تایپ N

مقادیر تقریبی بر اساس جدول مرجع ITS-90:

نکته مهندسی: در ۱۲۵۰ درجه سانتی‌گراد، ولتاژ خروجی تایپ N حدود 45.7 میلی‌ولت است. این مقدار باید با جبران‌ساز اتصال سرد (CJC) و ترانسمیتر/کارت ورودی ترموکوپل به‌درستی خوانده شود.

---

کلاس‌های دقت (Tolerance) ترموکوپل تایپ N

مطابق IEC 60584-1:

مطابق ASTM E230 (ANSI):

مثال عملی: در دمای ۱۲۵۰ درجه با کلاس دقت 1 (IEC)، خطای مجاز تقریباً ±5 درجه سانتی‌گراد است. برای دقت بیشتر، استفاده از ترموکوپل کلاس ویژه (Special Limits) و کالیبراسیون نقطه‌ای توصیه می‌شود.

---

چرا تایپ N برای کوره ۱۲۵۰ درجه بهتر از تایپ K است؟

توضیح فنی دو پدیده مهم:

1) Green Rot (خوردگی سبز):

در تایپ K، در اتمسفرهای احیایی (کم‌اکسیژن) در دمای بالا، کروم از آلیاژ خارج شده و باعث کاهش شدید EMF و افت دقت می‌شود. تایپ N با افزودن سیلیسیم، این مشکل را تا حد زیادی برطرف کرده است.

2) Hysteresis (پسماند):

پس از چند سیکل گرم و سرد شدن در دمای بالا، تایپ K دچار تغییرات برگشت‌ناپذیر در خروجی می‌شود. تایپ N به دلیل ساختار آلیاژی، پسماند و دریفت بسیار کمتری دارد؛ به همین دلیل برای کوره‌های با سیکل حرارتی مکرر ایده‌آل است.

---

ساختار و انواع ترموکوپل تایپ N برای کوره

۱) ترموکوپل MIMS (Mineral Insulated Metal Sheathed)

رایج‌ترین نوع برای کوره‌های صنعتی:

• سیم‌های Nicrosil/Nisil داخل غلاف فلزی
• عایق اکسید منیزیم (MgO) فشرده
• انعطاف‌پذیر و مقاوم به ارتعاش
• قطرهای رایج: 1.0 تا 8.0 میلی‌متر

۲) ترموکوپل سرامیکی (Ceramic Bead)

• مهره‌های سرامیکی آلومینایی (Al₂O₃)
• مناسب دماهای بسیار بالا
• حساس‌تر به شوک حرارتی و ضربه

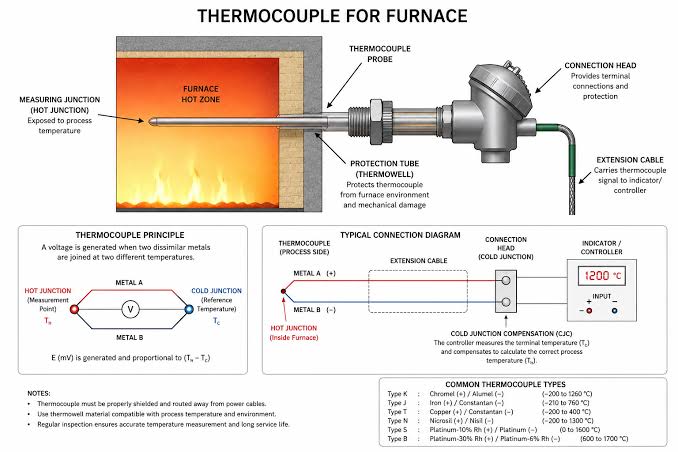

۳) ترموکوپل با لوله محافظ (Protection Tube)

برای محیط‌های خورنده یا دارای اتمسفر خاص، ترموکوپل داخل لوله محافظ سرامیکی یا فلزی قرار می‌گیرد.

---

انتخاب جنس غلاف (Sheath) و محافظ برای ۱۲۵۰ درجه

این بخش حیاتی‌ترین بخش انتخاب است. در ۱۲۵۰ درجه، جنس غلاف باید هم مقاومت دمایی و هم مقاومت به اتمسفر کوره را داشته باشد:

توصیه مهندسی برای کوره ۱۲۵۰ درجه: اگر غلاف فلزی می‌خواهید، Inconel 601 انتخاب بهتری از Inconel 600 است؛ زیرا 600 در نزدیکی ۱۲۵۰ درجه به سقف خود می‌رسد. در اتمسفرهای خورنده یا احیایی، از لوله محافظ سرامیکی آلومینایی استفاده کنید.

---

نکات نصب و راه‌اندازی در کوره ۱۲۵۰ درجه

1. عمق غوطه‌وری (Immersion Depth): ترموکوپل باید به‌اندازه کافی داخل ناحیه داغ فرو رود (معمولاً ۱۰ تا ۲۰ برابر قطر غلاف).
2. پرهیز از گرادیان شدید: از قرار دادن محل اتصال مرجع (جعبه ترمینال) در ناحیه خیلی داغ خودداری کنید.
3. جبران اتصال سرد (CJC): از کابل جبران‌ساز مخصوص تایپ N استفاده کنید؛ استفاده از سیم مسی معمولی خطای جدی ایجاد می‌کند.
4. عدم آلودگی اتصال: از تماس ترموکوپل با گوگرد، کربن و بخارات فلزی محافظت کنید.
5. شوک حرارتی: در ترموکوپل‌های سرامیکی، از گرم/سرد شدن ناگهانی پرهیز کنید.
6. عایق‌بندی ترمینال‌ها: در دمای بالا از سرامیک ترمینال بلوک مقاوم استفاده کنید.

---

عیب‌یابی ترموکوپل تایپ N در کوره ۱۲۵۰ درجه

---

مقایسه تایپ N با ترموکوپل‌های نجیب (S / R / B)

جمع‌بندی: برای کوره ۱۲۵۰ درجه، تایپ N از نظر نسبت قیمت به عملکرد بهترین انتخاب است. تایپ S/R دقیق‌تر اما بسیار گران‌تر است و برای دماهای بالاتر یا الزامات دقت بسیار سخت‌گیرانه توجیه دارد.

---

کاربردهای ترموکوپل تایپ N در صنعت

• کوره‌های عملیات حرارتی و سخت‌کاری فلزات
• کوره‌های سرامیک، آجر و شیشه
• کوره‌های ذوب و پیش‌گرم فلزات
• راکتورها و هیترهای پتروشیمی و پالایشگاه
• دیگ‌ها و سوپرهیترهای نیروگاهی
• کوره‌های آنیلینگ و نرمالایزینگ

---

راهنمای خرید ترموکوپل تایپ N برای کوره ۱۲۵۰ درجه

هنگام خرید به این موارد توجه کنید:

1. کلاس دقت: کلاس 1 یا Special Limits را انتخاب کنید.
2. جنس غلاف: برای ۱۲۵۰ درجه، Inconel 601 یا محافظ سرامیکی.
3. نوع اتصال داغ: Grounded (سریع‌تر) یا Ungrounded (مقاوم به نویز الکتریکی).
4. قطر غلاف: متناسب با سرعت پاسخ و مقاومت مکانیکی.
5. طول پروب و عمق غوطه‌وری: متناسب با ابعاد کوره.
6. خروجی: ترموکوپل خام، ترانسمیتر 4-20mA یا اتصال مستقیم به PLC/DCS.
7. اتصالات فرایندی: فلنج، رزوه یا فشاری بر اساس محل نصب.

---

FAQ

چرا برای کوره ۱۲۵۰ درجه ترموکوپل تایپ N بهتر از تایپ K است؟

تایپ N مقاومت به اکسیداسیون بالاتر، دریفت کمتر و مقاومت در برابر خوردگی سبز (Green Rot) دارد و سقف دمایی آن تا ۱۳۰۰ درجه است؛ در حالی که تایپ K در ۱۲۵۰ درجه به سقف کارکرد و افت شدید عمر می‌رسد.

ترموکوپل تایپ N از چه آلیاژهایی ساخته می‌شود؟

قطب مثبت از Nicrosil (نیکل-کروم-سیلیسیم) و قطب منفی از Nisil (نیکل-سیلیسیم-منیزیم).

ولتاژ خروجی ترموکوپل تایپ N در ۱۲۵۰ درجه چقدر است؟

حدود 45.7 میلی‌ولت بر اساس جدول مرجع ITS-90.

بهترین جنس غلاف برای کوره ۱۲۵۰ درجه چیست؟

برای غلاف فلزی، Inconel 601 توصیه می‌شود؛ در اتمسفرهای خورنده یا احیایی، لوله محافظ سرامیکی آلومینایی بهترین گزینه است.

دقت ترموکوپل تایپ N در ۱۲۵۰ درجه چقدر است؟

با کلاس دقت 1 (IEC)، خطای مجاز حدود ±0.4% یعنی تقریباً ±5 درجه سانتی‌گراد است.

جهت دریافت مشاوره رایگان و جزئیات بیشتر خواهشمندیم با شماره 09225096134 آقای فخاری تماس بگیرید.
