ترموکوپل با غلاف هاستلوی (Hastelloy)؛ اوج مقاومت به خوردگی در فرایندهای شیمیایی خشن

مقدمه

در بسیاری از فرایندهای صنایع نفت، گاز، پتروشیمی، داروسازی و تولید مواد شیمیایی، چالش اصلی سنسورهای اندازه‌گیری دما صرفاً «دمای بالا» نیست؛ بلکه «خوردگی شیمیایی شدید در حضور دمای بالا» است.

در محیط‌هایی که اسیدهای معدنی قوی (مانند اسید هیدروکلریک، سولفوریک، نیتریک)، گاز کلر مرطوب، هیپوکلریت، حلال‌های آلی خورنده و ترکیبات کلریدی وجود دارند، غلاف‌های متداول فولادی مانند SS316 یا حتی سوپرآلیاژهای حرارتی نظیر اینکونل (Inconel 600/601) در مدت زمان کوتاهی دچار خوردگی حفره‌ای (Pitting)، خوردگی شیاری (Crevice Corrosion) یا ترک‌خوردگی ناشی از تنش و خوردگی (SCC) شده و سوراخ می‌شوند.

راهکار استاندارد و مهندسی برای چنین شرایط بحرانی، استفاده از ترموکوپل با غلاف هاستلوی (Hastelloy Sheath Thermocouple) است. این سوپرآلیاژ پایه نیکل بالاترین سطح پایداری شیمیایی و مکانیکی را در تهاجمی‌ترین فرایندهای صنعتی ارائه می‌دهد.

---

هاستلوی (Hastelloy) چیست؟ ساختار متالورژیکی

هاستلوی نام تجاری گروهی از سوپرآلیاژهای مهندسی پایه نیکل (Nickel-based Superalloys) است که با مقادیر بهینه‌شده‌ای از مولیبدن (Mo)، کروم (Cr)، تنگستن (W) و آهن (Fe) آلیاژسازی شده است.

علت مقاومت خارق‌العاده هاستلوی در دو فاکتور نهفته است:

1. درصد بالای نیکل و مولیبدن: مقاومت فوق‌العاده در برابر محیط‌های احیاکننده (Reducing)، اسید کلریدریک و پدیده‌های Pitting و Crevice.
2. کروم بالا: ایجاد لایه پسیو پایدار در برابر محیط‌های اکسیدکننده (Oxidizing) و اسید نیتریک.

---

بررسی گریدهای متداول هاستلوی در ساخت غلاف ترموکوپل

انتخاب گرید مناسب هاستلوی بستگی مستقیم به نوع مواد شیمیایی و دمای محیط فرایند دارد:

نکته تخصصی مهندسی: گرید Hastelloy C-276 به دلیل کربن فوق‌العاده کم (Low Carbon)، در هنگام جوشکاری تیپ ترموکوپل رسوب کاربید در مرزدانه‌ها تشکیل نمی‌دهد؛ بنابراین در ناحیه جوش (HAZ) دچار خوردگی بین‌دانه‌ای نمی‌شود.

---

مشخصات فنی و فیزیکی ترموکوپل با غلاف هاستلوی

---

مقایسه هاستلوی با اینکونل و استنلس استیل ۳۱۶

برای مهندسان ابزار دقیق، انتخاب بین این ۳ متریال همواره نیاز به توجیه فنی و اقتصادی دارد:

نتیجه مقایسه: اگر فرایند فقط «حرارت بالا» دارد، اینکونل ۶۰۱ انتخاب اقتصادی‌تری است. اما اگر فرایند حاوی «گازهای اسیدی، یون کلر، اسیدهای غلیظ یا مواد شیمیایی مهاجم» باشد، اینکونل به‌سرعت تخریب شده و فقط هاستلوی پاسخگوی نیاز خواهد بود.

---

ترموکوپل غلاف هاستلوی یکپارچه (MIMS) در برابر ترموول هاستلوی (Thermowell)

در طراحی پایپینگ و پلنت، دو روش برای استفاده از هاستلوی وجود دارد:

روش اول: پروب باریک MIMS با غلاف هاستلوی (نصب مستقیم یا در ترموول نازک)
روش دوم: ترموکوپل استاندارد + ترموول باریک/ماشین‌کاری‌شده از بیلت هاستلوی C-276

1. پروب غلاف هاستلوی (Sheathed Probe):
   • زمان پاسخ‌دهی (Response Time) بسیار سریع
   • انعطاف‌پذیر و مناسب فضاهای تنگ و راکتورهای آزمایشگاهی یا پایلوت

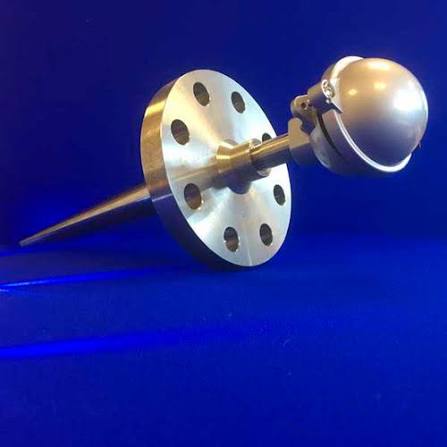

2. استفاده از ترموول هاستلوی (Hastelloy Thermowell):
   • برای خطوط لوله پرفشار، دبی بالا و الزامات تعویض بدون توقف خط
   • افزایش استحکام مکانیکی در برابر تنش‌های گردابه‌ای (Vortex Shedding)

---

کاربردهای کلیدی در صنایع ایران

• صنایع پتروشیمی و پالایشگاهی: واحدهای بازیافت گوگرد (Claus Units)، برج‌های تفکیک اسیدی، خطوط کلریناسیون و الکیلاسیون.
• تولید اسید و مواد شیمیایی پایه: راکتورهای سنتز اسید هیدروکلریک (HCl)، اسید فسفریک و اسید استیک.
• تصفیه پسماندهای صنعتی و زباله‌سوزها: بخش ورودی گازهای داغ حاوی اسیدهای هالوژنه و دی‌اکسید گوگرد (SO2SO_2SO2​).
• صنایع داروسازی و سنتز آلی: مخازن واکنش با حضور حلال‌های کلره و کاتالیزورهای اسیدی.
• تأسیسات نمک‌زدایی و پلتفرم‌های فراساحلی (Offshore): محیط‌های اشباع از آب دریا و مه نمکی در دمای بالا.

---

نکات حیاتی در نصب و نگهداری

1. تطابق متریال فلنج و اتصالات: اگر غلاف هاستلوی است، توصیه می‌شود فلنج یا رزوه‌های در تماس با سیال (Wetted Parts) نیز از جنس هاستلوی یا دارای پوشش (Clad) هاستلوی باشند تا پدیده خوردگی گالوانیک رخ ندهد.
2. انتخاب نوع جانکشن (Hot Junction):
   • در ۹۰٪ کاربردهای با غلاف هاستلوی، نوع Ungrounded (عایق از بدنه) توصیه می‌شود تا از ورود نویزهای الکتریکی خطوط شیمیایی به لوپ ترانسمیتر جلوگیری گردد.
3. دما در حضور اتمسفرهای خاص: گرید Hastelloy B نباید در معرض نمک‌های اکسیدکننده (مانند کلرید فریک یا مس) قرار گیرد؛ زیرا به‌سرعت سوراخ می‌شود (در این حالت صرفاً C-276 یا C-22 استفاده شود).

---

جدول راهنمای عیب‌یابی ترموکوپل‌های هاستلوی

---

راهنمای خرید و استعلام قیمت (Procurement Checklist)

برای سفارش ترموکوپل با غلاف هاستلوی، ارائه اطلاعات زیر به سازنده یا تامین‌کننده الزامی است:

• [ ] گرید دقیق آلیاژ: (Hastelloy C-276 / C-22 / B-3)
• [ ] تایپ ترموکوپل: (Type K / N / J / Duplex)
• [ ] ابعاد مهندسی: قطر خارجی غلاف (OD)، طول غوطه‌وری (Insertion Length / U-Length)
• [ ] نوع اتصال: رزوه NPT/G، فلنج ANSI/ASME (کلاس و سایز)، یا کلمپی
• [ ] پارتیشن اتصال سرد: کلگی آلومینیومی ضدانفجار (Ex-d)، استیل، یا ترانسمیتر سر خود (Head-mounted HART)
• [ ] تست‌ها و سرتیفیکیت‌ها: تست هیدرواستاتیک، PMI (آنالیز متالورژی متریال)، رادیوگرافی جوش، سرتیفیکیت 3.1 EN 10204

---

سوالات متداول (FAQ)

تفاوت اصلی ترموکوپل هاستلوی با استنلس استیل ۳۱۶ چیست؟

استنلس استیل ۳۱۶ در حضور یون کلر، اسید هیدروکلریک یا اسید سولفوریک به‌سرعت دچار سوراخ‌شدگی (Pitting) و ترک تنشی می‌شود؛ در حالی که هاستلوی (به‌ویژه C-276) به لطف نیکل و مولیبدن بالا، در برابر تهاجمی‌ترین اسیدها و محیط‌های کلریدی مقاومت شیمیایی کاملی دارد.

پرکاربردترین گرید هاستلوی برای غلاف ترموکوپل کدام است؟

گرید Hastelloy C-276 استانداردترین و عمومی‌ترین آلیاژ برای ساخت غلاف ترموکوپل و ترموول است که هم در محیط‌های اکسیدکننده و هم در محیط‌های احیاکننده عملکرد ممتازی ارائه می‌دهد.

آیا ترموکوپل هاستلوی انعطاف‌پذیر و قابل خم‌کاری است؟

بله؛ در مدل‌های غلاف فلزی عایق معدنی (MIMS)، غلاف هاستلوی را می‌توان با رعایت شعاع خمش مجاز (حداقل ۳ تا ۵ برابر قطر خارجی غلاف) بدون آسیب به سیم‌های داخلی و عایق MgO خم کرد.

حداکثر دمای کاری ترموکوپل با غلاف هاستلوی چقدر است؟

هاستلوی تا دمای حدود ۱۰۰۰ الی ۱۱۰۰ درجه سانتی‌گراد پایداری حرارتی دارد، اما کاربرد اصلی آن در دماهای ۲۰۰ تا ۸۵۰ درجه در محیط‌های شیمیایی به‌شدت خورنده است که متریال‌های دیگر قادر به تحمل آن نیستند.

چه تایپ ترموکوپلی درون غلاف هاستلوی قرار می‌گیرد؟

معمولاً تایپ K (کرومل-آلومل) و تایپ N (نیکروسیل-نیسیل) به دلیل سازگاری بالا با دما و پایداری خروجی، بیشترین کاربرد را در غلاف‌های هاستلوی دارند.
