تعمیر فلوسوئیچ SI5010 ifm؛ راهنمای جامع عیب‌یابی و بازیابی عملکرد سنسور جریان حرارتی

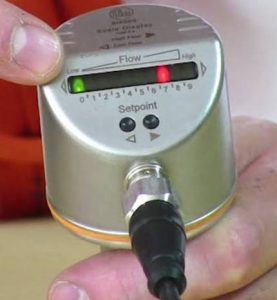

فلوسوئیچ ifm SI5010 یکی از پرکاربردترین سنسورهای پایش جریان (Flow Monitor) بر پایه اصل اندازه‌گیری کالریمتری (Calorimetric / Thermal Flow Principle) در خطوط انتقال مایعات و گازهای صنعتی است. این تجهیز به دلیل داشتن بدنه استنلس استیل ۳۱۶L مقاوم و قابلیت اطمینان بالا، در سیستم‌های خنک‌کاری (Cooling Circuits)، پمپ‌ها، خطوط هیدرولیک، روغن‌کاری و فرآیندهای صنایع نفت، گاز، پتروشیمی، فولاد و نیروگاهی به کار گرفته می‌شود.

با توجه به شرایط سخت کاری نظیر رسوب‌گذاری سیال، ارتعاشات شدید لوله‌کشی، شوک‌های حرارتی، نوسانات الکتریکی شبکه و ضربه قوچ، بروز نقص فنی در این سنسورها امری محتمل است. به دلیل هزینه‌های بالای خرید قطعه نو و مشکلات تحریم و زنجیره تأمین، تعمیر و بازیابی تخصصی فلوسوئیچ SI5010 گزینه‌ای بسیار به‌صرفه و سریع برای حفظ پایداری خطوط تولید به شمار می‌آید.

---

ساختار مهندسی و اصل عملکرد فلوسوئیچ ifm SI5010

فلوسوئیچ SI5010 بر پایه اصل فیزیکی ترمودینامیکی (کالریمتری) عمل می‌کند. در نوک پروب این سنسور دو المان مقاومتی حرارتی (معمولاً RTD) قرار دارد:

• یک المان دمای سیال را به عنوان مرجع اندازه‌گیری می‌کند.
• المان دوم به صورت کنترل‌شده توسط مدار داخلی گرم می‌شود.

عبور جریان سیال، حرارت المان گرم‌شده را منتقل کرده و باعث افت دما می‌شود. اختلاف دمای میان دو نقطه مستقیماً با سرعت جریان سیال متناسب است. سیگنال نهایی توسط مدار میکروکنترلری پردازش شده و به صورت خروجی ترانزیستوری سوئیچ (PNP/NPN) و نمایشگر نواری LED نمایش داده می‌شود.

اجزای اصلی سنسور و آسیب‌پذیری‌ها

---

نشانه‌ها و عیوب رایج در فلوسوئیچ ifm SI5010

شناسایی علائم خرابی به تشخیص سریع و ریشه‌ای نقص فنی کمک شایانی می‌کند:

روشن نشدن سنسور و خاموش بودن تمامی LEDها

• نقص در مدار منبع تغذیه داخلی سنسور (سوزش دیودهای محافظ پولاریته معکوس یا چیپ رگولاتور).
• قطعی در کابل‌کشی یا سوختن فیوز مدار ورودی PLC.

سنسور روشن است اما جریان را تشخیص نمی‌دهد (No Flow Reaction)

• خرابی مدار گرم‌کننده نوک پروب یا سوختگی سنسور دمای داخلی.
• تشکیل لایه ضخیم رسوب، لجن یا جرم روی پروب که مانع از تبادل حرارتی می‌شود.
• نقص در آی‌سی مبدل آنالوگ به دیجیتال (ADC) روی برد اصلی.

عدم فعال‌سازی خروجی ترانزیستوری (عدم سوئیچینگ خروجی)

• سوختن ترانزیستور سوئیچ خروجی (ماسفت یا بی‌پولار خروجی در اثر اتصال کوتاه یا جریان‌کشی بیش از ۴۰۰ میلی‌آمپر).
• خرابی اپتوکوپلر ایزولاسیون خروجی.

چشمک زدن خطای LEDها (چشمک‌زن نوار LED)

• خطای خارج از رنج بودن سیگنال ورودی (Out of Range Error).
• خطای سخت‌افزاری داخلی (Internal Hardware Fault) ناشی از عدم تطابق مقاومت‌های داخلی.

پرش و ناپایداری نمایشگر LED

• نویز شدید الکترومغناطیسی ناشی از اینورترها (VFD) در نزدیکی کابل سنسور.
• اتصال زمین (Grounding) نامناسب بدنه لوله به سنسور.
• وجود حباب هوا در خط لوله و اغتشاش سیال.

---

دیاگرام سیم‌بندی و پین‌اوت کانکتور SI5010

فلوسوئیچ SI5010 از کانکتور ۴ پین استاندارد M12 استفاده می‌کند:

          [ کانکتور پین M12 فلوسوئیچ SI5010 ]
                       (2)   (1)
                        \   /
                         \ /
                         / \
                        /   \
                       (3)   (4)

 پین ۱ (سیم قهوه‌ای - Brown): منبع تغذیه مثبت (+19...36 V DC)
 پین ۲ (سیم سفید - White): کانفیگوریشن / عدم اتصال در حالت عادی
 پین ۳ (سیم آبی - Blue): منبع تغذیه منفی (0 V / GND)
 پین ۴ (سیم مشکی - Black): خروجی دیجیتال سوئیچینگ (Switching Output NO/NC)

---

فرآیند مهندسی عیب‌یابی و تعمیر در آزمایشگاه تخصصی

تعمیر فلوسوئیچ‌های هرمتیک و آب‌بندی‌شده صنعتی نیازمند دقت بالا جهت حفظ درجه حفاظتی (IP67) دستگاه پس از تعمیر است. مراحل استاندارد تعمیر به شرح زیر است:

[بازرسی ظاهری و تست پین‌اوت کانکتور]
                │
                ▼
[تست مقاومت حرارتی پروب و ولتاژ تغذیه]
                │
                ▼
[بازگشایی استاندارد بدنه آب‌بندی‌شده سنسور]
                │
                ▼
[عیب‌یابی برد میکرو و تعویض قطعات سوخته SMD/Driver]
                │
                ▼
[شستشو و جرم‌زدایی التراسونیک پروب استیل]
                │
                ▼
[مونتاژ مجدد و تزریق ژل پاتینگ عایق IP67]
                │
                ▼
[تست در لوپ شبیه‌ساز جریان و کالیبراسیون نرم‌افزاری]

۱. شستشو و احیای پروب استیل

در مواردی که نقص مربوط به تبادل حرارتی باشد، پروب سنسور تحت حمام اولتراسونیک با شوینده‌های تخصصی رسوب‌زدا قرار می‌گیرد تا هرگونه بیوفیلم، جرم و رسوبات کربناتی بدون آسیب مکانیکی به بدنه حذف شوند.

۲. باز کردن تخصصی پوسته و تعمیر برد

با توجه به ساختار مهر و موم شده فلوسوئیچ‌های ifm، باز کردن پوسته نیازمند فیکسچرهای تراشکاری مخصوص است تا به مدارات آسیبی نرسد. سپس بردهای الکترونیکی زیر لوپ بررسی شده و قطعات آسیب‌دیده با نمونه‌های اورجینال جایگزین می‌شوند.

۳. عایق‌کاری مجدد و تست هرمتیک

پس از تعمیر الکترونیکی، محفظه سنسور با ترکیبات پلی‌اورتان و رزین‌های سیلیکونی صنعتی عایق‌بندی مجدد می‌شود تا در برابر رطوبت، روغن و شوک‌های لرزشی مقاوم گردد.

۴. کالیبراسیون و تنظیم نقطه سوئیچینگ

سنسور روی لوپ هیدرولیکی تست قرار گرفته و طبق استاندارد کارخانه، تنظیم حداقل و حداکثر جریان (Teach-in Procedure) و عملکرد خروجی ترانزیستوری زیر بار آزموده می‌شود.

---

دستورالعمل تنظیم مجدد و پروگرامینگ سریع فلوسوئیچ SI5010

اگر فلوسوئیچ از نظر سخت‌افزاری سالم است اما در خط عمل نمی‌کند، تنظیمات مجدد کارخانه‌ای به روش زیر انجام می‌پذیرد:

1. تنظیم حداکثر جریان (Teach Max): جریان خط را به حداکثر برسانید، دکمه set را فشار داده و بیش از ۵ ثانیه نگه دارید تا LED سبز شروع به چشمک زدن کند؛ سپس دکمه را رها کنید.
2. تنظیم حداقل جریان (Teach Min): جریان خط را کاملاً متوقف کنید یا به حداقل برسانید، دکمه set را بیش از ۵ ثانیه نگه دارید تا LED قرمز چشمک بزند و سپس رها کنید.
3. تنظیم نقطه سوئیچ (Switch Point): با فشردن کوتاه دکمه‌های فلش بالا/پایین، نقطه سوئیچ مورد نظر را روی بارگراف LED مشخص کنید.

---

مقایسه اقتصادی: تعمیر در برابر خرید فلوسوئیچ نو

---

پرسش‌های متداول (FAQ)

۱. آیا تعمیر فلوسوئیچ ifm SI5010 که ضدآب و پلمپ است امکان‌پذیر است؟

بله، با استفاده از تجهیزات صنعتی و دستگاه‌های فیکسچر مخصوص، پوسته سنسور به صورت اصولی باز شده، مدارات داخلی تعمیر و قطعات سوخته تعویض می‌شوند؛ سپس محفظه سنسور با رزین‌های پاتینگ صنعتی مجدداً عایق و هرمتیک می‌گردد.

۲. علت سوختن مکرر خروجی ترانزیستوری پین ۴ چیست؟

علت اصلی این مشکل اتصال کوتاه در مسیر سیم‌کشی، انتخاب اشتباه بار (اتصال بارهای سلفی مانند بوبین شیرهای برقی بدون دیود هرزگرد Flyback) یا جریان‌کشی بیش از حد مجاز (حداکثر ۴۰۰ میلی‌آمپر) است.

۳. آیا سنسوری که نوک پروب آن به شدت خورده یا سوراخ شده قابل تعمیر است؟

در صورتی که المان‌های داخلی آسیب ندیده باشند، امکان بازسازی پروب یا ساخت سنسور تیپ جدید وجود دارد؛ اما اگر پروب سوراخ شده و رطوبت به مدار آسیب جدی وارد کرده باشد، صرفه اقتصادی تعمیر بررسی و اعلام می‌گردد.

۴. تفاوت فلوسوئیچ SI5010 با مدل‌های سری SI5000 چیست؟

مدل SI5010 دارای خروجی ترانزیستوری دیجیتال DC با قابلیت انتخاب NO/NC و اتصال M12 استاندارد است و برای پایش جریان در انواع محیط‌های مایع و گاز با محدوده دمای سیال ۲۵- تا ۸۰+ درجه سانتی‌گراد طراحی شده است.

۵. تست و کالیبراسیون سنسور بعد از تعمیر چگونه انجام می‌شود؟

سنسورهای تعمیرشده در لوپ شبیه‌سازی جریان مایعات نصب شده و در دبی‌های مختلف، سرعت پاسخ‌دهی، پایداری خروجی، عدم نشتی فشار و عملکرد چراغ‌های بارگراف ارزیابی می‌شوند.

در صورتی که فلوسوئیچ ifm SI5010 یا سایر سنسورهای جریان حرارتی مجموعه شما دچار نقص، افت دقت یا عدم عملکرد خروجی شده است، می‌توانید جهت هماهنگی ارسال قطعه، عیب‌یابی اولیه و اعلام هزینه تعمیرات با کارشناسان فنی پایش بسامد اکسین و با شماره 09225096134 آقای فخاری در ارتباط باشید.
