تعمیر سنسور پرس صنعتی

سنسورهای به‌کاررفته در دستگاه‌های پرس، وظیفه اندازه‌گیری یا تشخیص پارامترهایی مانند فشار هیدرولیک، موقعیت کورس، انتهای مسیر، حضور قطعه، سرعت حرکت، دمای روغن و نیروی اعمال‌شده را بر عهده دارند. خرابی هرکدام از این سنسورها می‌تواند باعث توقف خط تولید، ایجاد قطعه معیوب، کاهش دقت فرم‌دهی، آسیب به قالب یا حتی بروز حادثه برای اپراتور شود.

تعمیر سنسور پرس تنها به تعویض یک قطعه الکترونیکی محدود نیست. برای تعمیر اصولی باید عملکرد سنسور، مدار تغذیه، سیم‌کشی، ورودی PLC، شرایط مکانیکی نصب، نویزهای الکتریکی و صحت کالیبراسیون به‌صورت هم‌زمان بررسی شود.

در مجموعه پایش بسامد اکسین، تعمیر و بازسازی سنسورهای مورد استفاده در پرس‌های هیدرولیک، مکانیکی، پنوماتیک و خطوط شکل‌دهی، بر اساس مدل، نوع خروجی، شرایط کاری و الزامات کنترلی انجام می‌شود.

---

سنسور پرس چیست و چه وظیفه‌ای دارد؟

سنسور پرس تجهیزی است که یکی از پارامترهای فرایند را به سیگنال الکتریکی قابل استفاده برای کنترلر تبدیل می‌کند. این سیگنال ممکن است به PLC، کنترلر اختصاصی دستگاه، اینورتر، رله ایمنی یا نمایشگر ارسال شود.

مهم‌ترین وظایف سنسورها در دستگاه پرس

---

انواع سنسورهای مورد استفاده در پرس

سنسور فشار پرس

سنسور فشار، فشار هیدرولیک یا پنوماتیک را اندازه‌گیری می‌کند و معمولاً خروجی آن به‌صورت **4ی آن به‌صورت 4–20 mA، 0–10 V، چینگ است.

خرابی سنسور فشار می‌تواند خود را به شکل‌های زیر نشان دهد:

• نمایش فشار صفر با وجود فشار واقعی
• نمایش فشار ثابت و بدون تغییر
• نوسان شدید مقدار فشار
• رسیدن مقدار فشار به بیشینه یا کمینه بدون دلیل
• صدور خطای Pressure Sensor Fault
• توقف دستگاه در زمان اعمال نیرو
• اختلاف بین فشار نمایشگر و فشار واقعی گیج

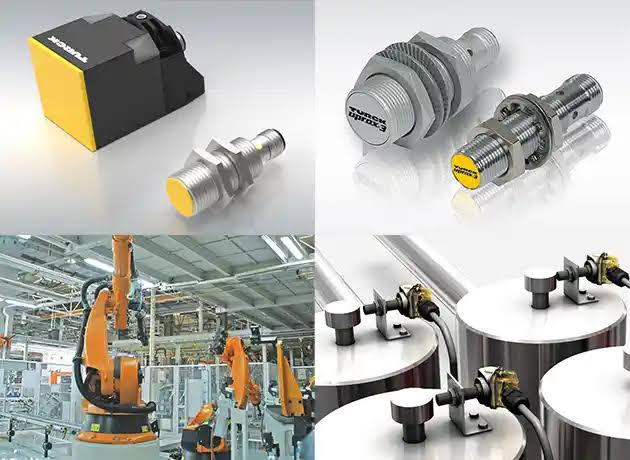

سنسور موقعیت پرس

سنسورهای موقعیت برای تشخیص موقعیت رام، پیستون یا مکانیزم قالب استفاده می‌شوند. نمونه‌های متداول عبارت‌اند از:

• لیمیت‌سوئیچ
• سنسور القایی
• سنسور مغناطیسی
• انکودر
• خط‌کش مغناطیسی
• LVDT
• سنسور خطی مقاومتی یا مغناطیسی

سنسور نوری پرس

سنسورهای نوری معمولاً برای تشخیص قطعه، شمارش، کنترل ورود ورق یا بررسی محدوده ایمن به‌کار می‌روند. آلودگی لنز، نور محیط، تنظیم نادرست فاصله و آسیب کابل از عوامل رایج خرابی هستند.

سنسور نیروی پرس

در پرس‌های دقیق و خطوط کنترل کیفیت، از لودسل یا Force Sensor برای اندازه‌گیری نیروی واقعی استفاده می‌شود. این سنسورها معمولاً با تقویت‌کننده یا ماژول مبدل سیگنال کار می‌کنند.

سنسور دمای پرس

در سیستم‌های هیدرولیک، دمای روغن و بدنه پمپ باید کنترل شود. سنسورهای RTD، ترموکوپل و ترانسمیترهای دما در این بخش کاربرد دارند.

---

علائم خرابی سنسور دستگاه پرس

تشخیص خرابی سنسور باید بر اساس رفتار دستگاه و کدهای خطای کنترلر انجام شود. هر خطا الزاماً به معنای خراب‌بودن خود سنسور نیست؛ گاهی ایراد از کابل، کانکتور، ورودی PLC یا تنظیمات نرم‌افزاری است.

---

فرآیند تخصصی تعمیر سنسور پرس

بررسی مشخصات فنی سنسور

قبل از بازکردن سنسور باید اطلاعات زیر ثبت شود:

• نام سازنده و مدل
• رنج اندازه‌گیری
• نوع خروجی
• ولتاژ تغذیه
• نوع اتصال الکتریکی
• تعداد پایه‌ها
• درجه حفاظت IP
• محدوده دمای کاری
• محل نصب
• نوع سیال یا محیط تماس
• وضعیت خطا در PLC یا HMI

نبود پلاک یا ناخوانا بودن مشخصات، تعمیر را دشوار می‌کند. در این شرایط باید از روی سیم‌بندی، نوع کانکتور، کارت PLC و مشخصات دستگاه، مدل عملکردی سنسور شناسایی شود.

بازرسی مکانیکی

در این مرحله موارد زیر بررسی می‌شوند:

• ترک یا ضربه در بدنه
• خوردگی رزوه
• له‌شدن کانکتور
• ورود روغن یا رطوبت
• شکستگی کابل
• شل‌شدن مهره نصب
• انحراف سنسور نسبت به هدف
• فاصله نادرست سنسور تا قطعه
• آسیب غلاف یا محافظ مکانیکی

در سنسورهای فشار، رزوه آسیب‌دیده یا آب‌بندی نامناسب می‌تواند موجب نشت روغن و ورود سیال به داخل سنسور شود.

بررسی تغذیه

بسیاری از سنسورهای پرس با تغذیه 24VDC کار می‌کنند. افت یا نوسان ولتاژ ممکن است باعث خطایی شود که با خرابی سنسور اشتباه گرفته می‌شود.

مقادیر مهم در تست تغذیه

تغذیه باید در حالت بی‌بار و هنگام فعال‌بودن شیرها، پمپ و کنتاکتورها اندازه‌گیری شود؛ زیرا برخی افت ولتاژها تنها هنگام شروع حرکت پرس دیده می‌شوند.

تست سیم‌کشی و کانکتور

در محیط پرس، کابل‌ها در معرض لرزش، روغن، گرما و حرکت مداوم هستند. بنابراین تست پیوستگی کابل به‌تنهایی کافی نیست و باید کابل در حالت حرکت و تحت کشش ملایم نیز بررسی شود.

موارد قابل بررسی:

• پیوستگی هر رشته
• اتصال کوتاه بین رشته‌ها
• اتصال بدنه ناخواسته
• مقاومت شیلد
• ترتیب پایه‌های کانکتور
• سولفاته‌شدن ترمینال
• شل‌شدن پین‌ها
• صحت کابل‌کشی PNP یا NPN
• مسیر عبور کابل در کنار کابل قدرت

---

تست سنسور فشار پرس با مولتی‌متر

سنسور فشار با سیمه یا سه سیمه، جریان خروجی معمولپر

در سنسورهای دو سیمه یا سه سیمه، جریان خروجی معمولاً با فشار رابطه خطی دارد:

I=4+16×P−Pmin⁡Pmax⁡−Pmin⁡ I = 4 + 16 \times \frac{P-P_{\min}}{P_{\max}-P_{\min}} I=4+16×Pmax​−Pmin​P−Pmin​​

برای سنسور صفر تا 250 بار:

اگر جریان خروجی از حدود 3.6 تا 21.5 میلی‌آمپر خارج شود، در بسیاری از سیستم‌ها به‌عنوان خطای سنسور یا قطع حلقه شناسایی می‌شود؛ اما مقدار دقیق باید از دیتاشیت سازنده خوانده شود.

سنسور با خروجی ولتاژی

در سنسورهای 0–10V:

V=Vmax⁡×P−Pmin⁡Pmax⁡−Pmin⁡ V = V_{\max} \times \frac{P-P_{\min}}{P_{\max}-P_{\min}} V=Vmax​×Pmax​−Pmin​P−Pmin​​

برای سنسور صفر تا 100 بار:

تفاوت محسوس بین فشار مرجع و خروجی سنسور نشان‌دهنده یکی از این موارد است:

• خرابی سلول اندازه‌گیری
• تنظیم اشتباه صفر و Span
• تغذیه نامناسب
• خرابی مدار تقویت‌کننده
• مشکل ورودی آنالوگ PLC
• وجود فشار پسماند در مدار هیدرولیک

---

تست سنسور موقعیت و لیمیت‌سوئیچ

تست لیمیت‌سوئیچ

در لیمیت‌سوئیچ‌های مکانیکی، وضعیت کنتاکت‌ها با مولتی‌متر بررسی می‌شود:

اگر مقاومت کنتاکت در حالت وصل بیش از حد باشد یا هنگام حرکت نوسان کند، کنتاکت داخلی فرسوده یا اکسیدشده است.

تست سنسور القایی

برای سنسور القایی باید موارد زیر بررسی شود:

• وجود ولتاژ تغذیه
• روشن‌شدن LED وضعیت
• فاصله سنسور تا هدف فلزی
• نوع خروجی PNP یا NPN
• عملکرد در حالت نزدیک و دورشدن هدف
• تطابق سطح سیگنال با PLC

تعویض سنسور PNP با NPN بدون اصلاح مدار می‌تواند باعث شود سنسور سالم باشد اما PLC هیچ سیگنالی دریافت نکند.

تست سنسور مغناطیسی

در سیلندرهای هیدرولیک یا پنوماتیک، سنسور مغناطیسی با میدان آهنربای پیستون فعال می‌شود. جابه‌جایی مکانیکی، نصب در شیار نامناسب یا فاصله زیاد از پیستون از دلایل اصلی خطای آن است.

---

تعمیر یا تعویض سنسور پرس؛ کدام گزینه بهتر است؟

چه زمانی تعمیر توصیه می‌شود؟

تعمیر سنسور پرس معمولاً در شرایط زیر منطقی است:

• سنسور اصلی کمیاب یا وارداتی است.
• مدل جایگزین با PLC یا کنترلر سازگاری کامل ندارد.
• خرابی مربوط به کابل، کانکتورور، ترمینال یا مدار خروجی است.

-نه و المان اندازه‌گیری سالم هستند.

• امکان تست و کالیبراسیون بعد از تعمیر وجود دارد.
• توقف دستگاه هزینه زیادی ایجاد می‌کند.

چه زمانی تعویض بهتر است؟

تعویض سنسور در شرایط زیر اولویت دارد:

• سلول فشار یا المان اندازه‌گیری آسیب جدی دیده است.
• بدنه دچار ترک یا نشتی داخلی شده است.
• سنسور در محیط خطرناک یا ایمنی‌حساس کار می‌کند.
• تعمیرکار نمی‌تواند گواهی تست معتبر ارائه کند.
• خطای سنسور پس از تعمیر و کالیبراسیون همچنان تکرار می‌شود.
• هزینه تعمیر به مدل جدید نزدیک است.

---

مقایسه انواع خروجی سنسورهای پرس

---

خطاهای رایج هنگام تعمیر سنسور پرس

تعویض سنسور بدون بررسی PLC

در بسیاری از موارد سنسور سالم است، اما ورودی آنالوگ یا سنسور سالم است، اما ورودی آنالوگ یا دیجیتال PLC سیگنال در محل سنسور و در ترمینال PLC مقایسه شود.

بی‌توجهی به نوع سیگنال

استفاده از سنسور 0–10V به جای مدل 4–20mA باعث خوانش اشتباه می‌شود؛ حتی اگر محدوده اندازه‌گیری حذف شیلد کابل

یلد کابل

حذف یا اتصال نادرست شیلد می‌تواند باعث نوسان سیگنال، مخصوصاً در نزدیکی موتور، شیر برقی و اینورتر شود.

تنظیم نادرست صفر و Span

اگر سنسور فشار تعمیر شود اما صفر و Span آن تنظیم نشود، مقدار فشار در HMI با فشار واقعی اختلاف خواهد داشت.

استفاده از نوار آب‌بندی نامناسب

در سنسورهای فشار، ورود نوار تفلون به مسیر فشار یا سفت‌کردن بیش‌ازحد می‌تواند به دیافراگم آسیب بزند.

تست‌نکردن سنسور در شرایط کاری

تست روی میز کافی نیست. سنسور باید پس از نصب در شرایط واقعی، شامل لرزش، دما، فشار و سیکل کاری دستگاه بررسی شود.

---

کالیبراسیون سنسور فشار پرس

کالیبراسیون باید با مرجع قابل ردیابی انجام شود. برای سنسور فشار، استفاده از پمپ تست و مرجع فشار معتبر ضروری است.

نقاط پیشنهادی کالیبراسیون

در هر نقطه باید مقدار فشار مرجع، جریان یا ولتاژ خروجی و مقدار نمایش‌داده‌شده در PLC ثبت شود.

پارامترهای مهم گزارش کالیبراسیون

• مدل و شماره سریال سنسور
• رنج اندازه‌گیری
• نوع خروجی
• دمای محیط
• فشار مرجع
• مقدار خروجی صعودی
• مقدار خروجی نزولی
• خطای خطی‌بودن
• هیسترزیس
• تکرارپذیری
• نتیجه نهایی
• تاریخ کالیبراسیون
• شماره استاندارد یا مرجع کالیبراسیون

---

جدول نمونه گزارش تست سنسور فشار پرس

محدودیت پذیرش باید بر اساس دیتاشیت سنسور، کلاس دقت و حساسیت فرایند تعیین شود.

---

تعمیر سنسور پرس هیدرولیک

سنسورهای پرس هیدرولیک در معرض فشار بالا، ضربه‌های هیدرولیکی، ارتعاش، دمای روغن و آلودگی سیال قرار دارند. این عوامل می‌توانند باعث کاهش عمر سنسور شوند.

نقاط مهم در عیب‌یابی

• بررسی فشار واقعی با گیج مکانیکی
• بررسی ضربه قوچ هنگام بسته‌شدن شیر
• کنترل دمای روغن
• بررسی وجود براده یا آلودگی در مدار
• کنترل آب‌بندی رزوه
• بررسی لرزش محل نصب
• مقایسه فشار قبل و بعد از فیلتر
• بررسی تأخیر زمانی بین فشار واقعی و سیگنال سنسور

اگر فشار در مدار به‌صورت ناگهانی افزایش پیدا می‌کند، حتی یک سنسور سالم نیز ممکن است در مدت کوتاهی آسیب ببیند. در چنین شرایطی باید علت فرایندی، مانند خرابی شیر اطمینان یا تنظیم نادرست پمپ، برطرف شود.

---

تعمیر سنسور پرس مکانیکی

در پرس‌های مکانیکی، سنسورها معمولاً برای تشخیص موقعیت میل‌لنگ، رام، قالب یا نوار فلزی استفاده می‌شوند. خرابی مکانیکی، جابه‌جایی براکت و تنظیم نادرست فاصله از رایج‌ترین عوامل خطا هستند.

موارد مهم

• هم‌محوری سنسور و هدف
• عدم برخورد سنسور با قطعه متحرک
• تنظیم فاصله تشخیص
• سفت‌بودن براکت
• بررسی لرزش در سرعت بالا
• کنترل زمان‌بندی سیگنال نسبت به نقطه مرگ بالا و پایین
• بررسی تأخیر PLC و انکودر

---

تست نهایی پس از تعمیر

پس از تعمیر، سنسور نباید مستقیماً وارد خط تولید شود. مراحل زیر باید انجام شود:

• تست ظاهری و عایقی
• تست تغذیه
• تست خروجی در چند نقطه
• بررسی قطع و وصل سیگنال
• تست با PLC یا کنترلر اصلی
• بررسی عملکرد در سیکل واقعی
• کنترل خطاهای HMI
• ثبت شماره سریال و نتیجه تعمیر
• نصب برچسب وضعیت تعمیر
• ارائه گزارش تست یا کالیبراسیون

---

چک‌لیست تحویل سنسور پرس

---

مدارک لازم برای تعمیر سنسور پرس

برای کاهش زمان عیب‌یابی، ارسال مدارک زیر توصیه می‌شود:

• تصویر واضح از پلاک سنسور
• تصویر محل نصب
• نقشه سیم‌کشی
• مدل PLC یا کنترلر
• کد خطای HMI
• رنج کاری سنسور
• نوع خروجی
• شرح علائم خرابی
• وضعیت سنسور در حالت سرد و گرم
• نمونه مقدار فشار یا موقعیت واقعی
• اطلاعات دستگاه پرس و کاربرد آن

---

هزینه تعمیر سنسور پرس به چه عواملی بستگی دارد؟

هزینه تعمیر به نوع و سطح خرابی وابسته است و بدون بررسی فنی نمی‌توان مبلغ دقیقی تعیین کرد. عوامل اصلی عبارت‌اند از:

• برند و مدل سنسور
• نوع سنسور
• نوع خروجی
• رنج فشار یا موقعیت
• آسیب مکانیکی
• نیاز به تعویض قطعات داخلی
• نیاز به کالیبراسیون
• نیاز به تست فشار
• کمیاب‌بودن قطعه
• فوریت تعمیر
• نیاز به گزارش رسمی و گواهی تست

در بسیاری از پروژه‌ها، تعمیر کابل، کانکتور یا مدار خروجی هزینه بسیار کمتری از تعویض کامل سنسور دارد؛ اما خرابی المان اصلی یا وجود نشتی داخلی ممکن است تعویض را اقتصادی‌تر کند.

---

چگونه از خرابی سنسور پرس جلوگیری کنیم؟

• کابل سنسور را از مسیر کابل موتور و اینورتر جدا کنید.
• از کابل شیلددار مناسب استفاده کنید.
• کانکتورها را در برابر روغن و رطوبت محافظت کنید.
• سنسور فشار را در معرض ضربه مستقیم سیال قرار ندهید.
• فیلتر روغن و وضعیت سیال را کنترل کنید.
• سنسورهای موقعیت را به‌صورت دوره‌ای تنظیم کنید.
• از سفت‌کردن بیش‌ازحد رزوه خودداری کنید.
• کالیبراسیون دوره‌ای انجام دهید.
• مقادیر خروجی را در PLC ثبت و روند آن را پایش کنید.
• برای سنسورهای ایمنی از قطعات تأییدشده استفاده کنید.
• پس از هر تعمیر مکانیکی، موقعیت سنسورها را دوباره بررسی کنید.

---

جمع‌بندی

تعمیر سنسور پرس باید با رویکرد سیستماتیک انجام شود. بررسی خود سنسور به‌تنهایی کافی نیست و باید تمام زنجیره اندازه‌گیری شامل تغذیه، کابل، کانکتور، مدار ورودی، PLC، شرایط مکانیکی نصب و کالیبراسیون بررسی شود.

در سنسورهای فشار، تست با مرجع فشار و اندازه‌گیری خروجی 4–20 میلی‌آمپر یا 0–10 ولت اهمیت زیادی دارد. در سنسورهای موقعیت و القایی نیز نوع خروجی، فاصله تشخیص و تنظیم مکانیکی باید با دقت بررسی شود.

تعمیر زمانی ارزشمند است که با تست نهایی، کالیبراسیون و گزارش فنی همراه باشد. در غیر این صورت، نصب سنسور تعمیرشده بدون تأیید عملکرد می‌تواند باعث توقف مجدد دستگاه و تولید قطعات معیوب شود.

---

پرسش‌های متداول درباره تعمیر سنسور پرس

آیا هر سنسور پرس قابل تعمیر است؟

خیر. سنسورهایی که خرابی آن‌ها به کابل، کانکتور، مدار خروجی یا اتصالات مربوط باشد معمولاً قابل تعمیر هستند. اما خرابی شدید المان اندازه‌گیری، ترک بدنه یا نشتی داخلی ممکن است تعویض را ضروری کند.

چگونه بفهمیم سنسور فشار پرس خراب است؟

ابتدا فشار واقعی را با گیج یا مرجع معتبر مقایسه کنید. سپس تغذیه، جریان 4–20 میلی‌آمپر یا ولتاژ خروجی سنسور را اندازه‌گیری کنید. اگر خروجی با فشار واقعی تغییر نکند یا خارج از محدوده باشد، سنسور یا مدار اندازه‌گیری دچار ایراد است.

آیا می‌توان سنسور 0–10 ولت را با مدل 4–20 میلی‌آمپر جایگزین کرد؟

به‌صورت مستقیم خیر. نوع ورودی PLC، روش تغذیه، تنظیمات نرم‌افزاری و سیم‌بندی باید بررسی و در صورت نیاز اصلاح شود.

علت نوسان سیگنال سنسور پرس چیست؟

نویز الکتریکی، شیلد نامناسب، اتصال زمین نادرست، خرابی کابل، تغذیه ناپایدار، لرزش مکانیکی یا خرابی داخلی سنسور می‌توانند باعث نوسان سیگنال شوند.

آیا پس از تعمیر سنسور پرس، کالیبراسیون ضروری است؟

بله. هر سنسوری که مدار اندازه‌گیری یا بخش حساس آن تعمیر شده باشد باید در چند نقطه تست و در صورت نیاز کالیبره شود.

تعمیر سنسور پرس بهتر است یا خرید سنسور جدید؟

این موضوع به نوع خرابی، قیمت و دسترسی مدل جدید بستگی دارد. برای سنسورهای خاص و گران‌قیمت، تعمیر تخصصی معمولاً اقتصادی‌تر است؛ اما در صورت خرابی المان اصلی، تعویض گزینه مطمئن‌تری خواهد بود.

آیا امکان تعمیر سنسور پرس هیدرولیک وجود دارد؟

بله، در صورت سالم‌بودن بدنه و المان اندازه‌گیری، مشکلات کابل، کانکتور، مدار خروجی و برخی بخش‌های الکترونیکی قابل تعمیر هستند. پس از تعمیر، تست فشار و کنترل نشتی ضروری است.

برای تعمیر سنسور پرس چه اطلاعاتی لازم است؟

مدل و برند، تصویر پلاک، رنج اندازه‌گیری، نوع خروجی، ولتاژ تغذیه، کد خطای دستگاه، نقشه سیم‌بندی و شرح علائم خرابی، مهم‌ترین اطلاعات مورد نیاز هستند.
