ترموکوپل تایپ R رزوهای؛ اتصال مستحکم برای شرایط دمایی سخت
در کاربردهای صنعتی دمای بالا، چالش اصلی مهندسان مکانیک و ابزار دقیق، فقط تحمل دمایی سنسور نیست؛ بلکه نحوه نصب، نحوه پایداری فیزیکی و آببندی کامل محل اتصال (بهویژه در مخازن تحت فشار، لولههای فرآیندی و اتمسفرهای کنترلشده کورهها) نیز اهمیت بالایی دارد.
ترموکوپل تایپ R رزوهای (Threaded Type R Thermocouple) دقیقاً پاسخ به این نیاز است. این سنسور با ترکیب فلزات نجیب (پلاتین-رادیوم) برای تحمل دماهای بسیار بالا و یک اتصال پیچی (رزوهای) مکانیکی جهت آببندی و پایداری فیزیکی، یکی از دقیقترین و ایمنترین گزینهها برای صنایع نیروگاهی، پتروشیمی و کورههای تحت فشار به شمار میرود.

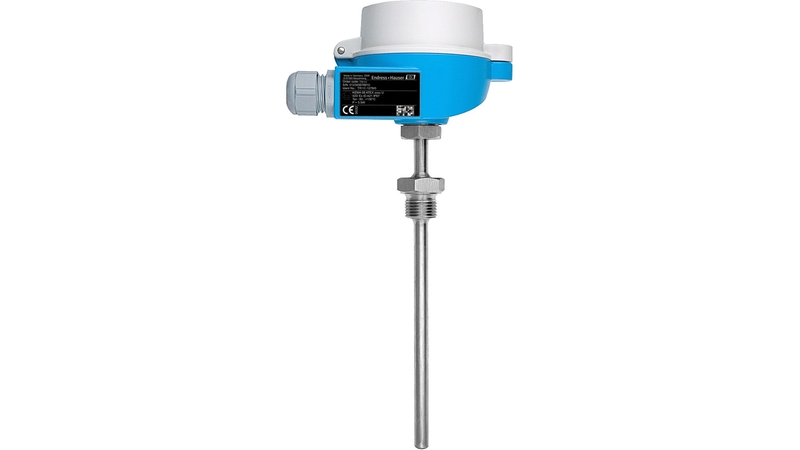

ساختار فنی و اتصالات ترموکوپل تایپ R رزوهای
یک ترموکوپل رزوهای تایپ R از بخشهای کلیدی زیر تشکیل شده است:
1. سنسور اصلی (المان پلاتین-رادیوم)
- سیم مثبت: پلاتین با ۱۳٪ رادیوم (Pt−13%RhPt-13\%Rh)
- سیم منفی: پلاتین خالص (PtPt)
این بخش وظیفه تولید ولتاژ خروجی (در مقیاس میلیولت) متناسب با دمای فرآیند را بر عهده دارد.
2. غلاف محافظ (Protective Sheath)
به دلیل قیمت بالای پلاتین و حساسیت سیمها به آلودگی شیمیایی و شوک مکانیکی، المان ترموکوپل درون یک غلاف محافظ قرار میگیرد. در مدلهای رزوهای، این غلاف معمولاً ترکیبی است:
- سرامیک آلومینا (Al2O3): در بخش داخلی و نوک سنسور که در معرض مستقیم دمای بسیار بالا است.
- غلاف فلزی (نظیر Inconel 600 یا استیل 310/316): در بخش اتصال فرآیندی و رزوه برای فراهم کردن مقاومت مکانیکی لازم در برابر گشتاور بستن پیچ.
3. کانکتور فرآیندی یا رزوه (Thread/Fitting)
رزوه بخش کلیدی جهت اتصال سنسور به دیواره کوره یا لوله است. انواع رزوههای رایج صنعتی عبارتند از:
- رزوه NPT (National Pipe Thread): رزوههای مخروطی (Tapered) که با پیچیده شدن بیشتر، آببندی مکانیکی بسیار قویتری ایجاد میکنند و در صنایع نفت و گاز بسیار محبوب هستند.
- رزوه G / BSPP (British Standard Pipe Parallel): رزوههای موازی که برای آببندی کامل نیاز به واشر یا اورینگ نسوز دارند.
- رزوههای متریک (مانند M12، M16، M20): برای تجهیزات خاص و دستگاههای اروپایی/آسیایی.
مشخصات فنی ترموکوپل تایپ R رزوهای
| پارامتر فنی | مشخصات و محدوده استاندارد |
|---|---|
| نوع هادیها | پلاتین-۱۳٪ رادیوم در مقابل پلاتین خالص |
| محدوده دمای فرآیند | متناسب با غلاف و اتصال (تا ۱۶۰۰ درجه سانتیگراد در اتمسفر اکسیدکننده) |
| انواع رزوه رایج | 1/2″ NPT, 3/4″ NPT, G1/2″, G3/4″, M20x1.5 |
| جنس رزوه (Fitting Material) | Stainless Steel 316L, SS310, Inconel 600 |
| نوع غلاف داخلی | سرامیک آلومینا (Ker 710 / C799) |
| کلاس دقت | Class 1 (دقت بالا) و Class 2 بر اساس استاندارد IEC 60584 |
| نوع اتصال الکتریکی | کابلدار یا دارای کلگی (Connection Head – نوع DIN B یا IP65/IP67) |
مزایای استفاده از اتصال رزوهای در ترموکوپل تایپ R
۱. آببندی عالی فرآیند (Process Sealing)
در کورههایی که تحت گاز محافظ (مانند نیتروژن یا آرگون) کار میکنند یا فرآیندهایی که فشار گاز بالا است، اتصال رزوهای (بهویژه رزوه NPT) از نشتی گاز و افت فشار جلوگیری میکند.
۲. استحکام مکانیکی بالا
رزوهها مانع از لرزش، جابهجایی یا بیرون آمدن ترموکوپل بر اثر فشارهای ناگهانی کوره یا جریانهای گاز پرسرعت میشوند.
۳. سهولت در تعویض و کالیبراسیون
در صورت نیاز به کالیبراسیون دورهای یا تعویض سنسور، اتصال رزوهای امکان باز و بسته کردن سریع و آسان بدون نیاز به جوشکاری یا تغییرات ساختاری در بدنه فرآیند را فراهم میکند.
کاربردهای کلیدی ترموکوپل رزوهای تایپ R
- کورههای تحت خلاء و گاز محافظ: جهت اندازهگیری دما بدون افت خلاء یا خروج گازهای گرانقیمت.
- راکتورهای شیمیایی و پتروشیمی: در بخشهایی که دما و فشار همزمان بالا هستند و اتصال فلنجی به دلیل محدودیت فضا ممکن نیست.
- صنایع شیشهسازی و سرامیک پیشرفته: برای اندازهگیری دمای بدنه کوره و دالانهای گاز داغ.
- صنایع زبالهسوزی و پسماند: اندازهگیری دقیق دمای محفظه احتراق که گازهای خورنده دارند.
نکات حیاتی در انتخاب و خرید ترموکوپل رزوهای تایپ R
برای خرید مطمئن و بدون اشتباه، باید چکلیستی از پارامترهای زیر تهیه کنید:
- مشخصات دقیق رزوه: گام پیچ، قطر اسمی رزوه (مثلاً 1/2 اینچ یا 3/4 اینچ) و استاندارد آن (NPT یا G) باید دقیقاً با محل مادگی کوره همخوانی داشته باشد.
- طول غوطهوری (Insertion Length – U Length): طول غلاف سرامیکی زیر رزوه که وارد محیط داغ میشود باید به اندازهای باشد که نوک سنسور در نقطه مرکز حرارتی قرار گیرد.
- متریال بخش رزوهای: از آنجا که دمای انتقالیافته به دیواره فرآیند میتواند بالا باشد، بخش رزوهای باید از متریالی ساخته شود که دچار گالینگ (چسبندگی رزوه) یا اکسیداسیون شدید نشود (استیل ۳۱۶ یا اینکونل).
- شوک حرارتی: اگر سنسور قرار است در معرض نوسان شدید دما قرار گیرد، غلاف سرامیکی داخلی باید از نوع باکیفیت و با مقاومت شوک بالا انتخاب شود.
قیمت ترموکوپل تایپ R رزوهای به چه عواملی بستگی دارد؟
قیمت ترموکوپل پلاتین رادیوم رزوهای معمولاً بالاتر از مدلهای ساده فلنجی یا پرابی ساده است. پارامترهای تأثیرگذار عبارتند از:
- وزن پلاتین مصرفی: متناسب با طول و قطر سیمهای داخلی تایپ R.
- نوع و متریال اتصالات رزوهای: متریال خاص مانند سوپرآلیاژها قیمت محصول را به شدت تغییر میدهند.
- نوع و برند ترانسمیتر: در صورتی که نیاز به خروجی ۴ تا ۲۰ میلیآمپر درون کلگی (Head) سنسور باشد.
- کیفیت ساخت و گواهی کالیبراسیون.
جمعبندی
ترموکوپل تایپ R رزوهای انتخابی ایدهآل برای فرآیندهای دمای بالا است که نیاز مبرمی به آببندی، استحکام در برابر فشار و لرزش و همچنین نصب آسان دارند. برای دریافت بهترین بازدهی از این سنسور، تطبیق دقیق استاندارد رزوه با بدنه فرآیند، انتخاب متریال مقاوم در برابر دما و استفاده از غلافهای سرامیکی باکیفیت بالا الزامی است.
پرسشهای متداول
۱. تفاوت رزوه NPT و G در ترموکوپل رزوهای چیست؟
رزوه NPT مخروطی است و بدون نیاز به واشر، خودبهخود با سفت شدن آببند میشود (بهخصوص با نوار تفلون نسوز). رزوه G موازی است و برای آببندی حتماً به واشر آببند نسوز (مانند مس یا متال-گسکت) نیاز دارد.
۲. چرا در ترموکوپل رزوهای پلاتینیوم از غلاف فلزی هم استفاده میشود؟
خود سرامیک را نمیتوان به سادگی رزوه کرد و برای بستن مکانیکی مناسب نیست؛ بنابراین بخش رزوهای سنسور را از فلزهای مقاومی مانند استیل ۳۱۶ یا اینکونل میسازند و غلاف سرامیکی را درون آن مهار میکنند.
۳. حداکثر دمای قابل تحمل ترموکوپل تایپ R رزوهای چقدر است؟
خود المان پلاتینی تا ۱۶۰۰ درجه سانتیگراد را تحمل میکند، اما بخش رزوهای فلزی بسته به متریال (مثلاً استیل یا اینکونل) معمولاً نباید در معرض دمای بالای ۸۰۰ تا ۱۱۰۰ درجه سانتیگراد قرار گیرد و باید در نقطه خنکتر کوره نصب شود.
۴. آیا امکان تعویض المان داخلی ترموکوپل رزوهای بدون باز کردن رزوه بیرونی وجود دارد؟
بله، در مدلهای دارای مغزی متحرک (Insertable)، میتوان بدون باز کردن بدنه رزوهای اصلی از روی کوره، مغزی ترموکوپل را جهت تست یا تعویض خارج کرد.
