انواع پروسس کانکشن ترموکوپل‌ها (Process Connection) + جنس‌ها، نصب، مشخصات فنی و تفاوت‌ها

اگر ترموکوپل را «حسگر دما» بدانیم، پروسس کانکشن همان بخش حیاتی است که حسگر را به فرآیند وصل می‌کند و تعیین می‌کند تجهیز شما از نظر ایمنی، نشتی‌پذیری، تحمل فشار/دما، مقاومت خوردگی، سرعت پاسخ، امکان سرویس و کالیبراسیون چه عملکردی داشته باشد. این مقاله یک مرجع فنی برای انتخاب، جنس‌شناسی، نصب و مقایسه‌ی رایج‌ترین پروسس‌کانکشن‌های ترموکوپل در صنایع نفت‌وگاز، پتروشیمی، نیروگاهی، فولاد، سیمان، غذایی و… است.

---

1) پروسس کانکشن ترموکوپل چیست و چرا در انتخاب مهم‌تر از خود سنسور است؟

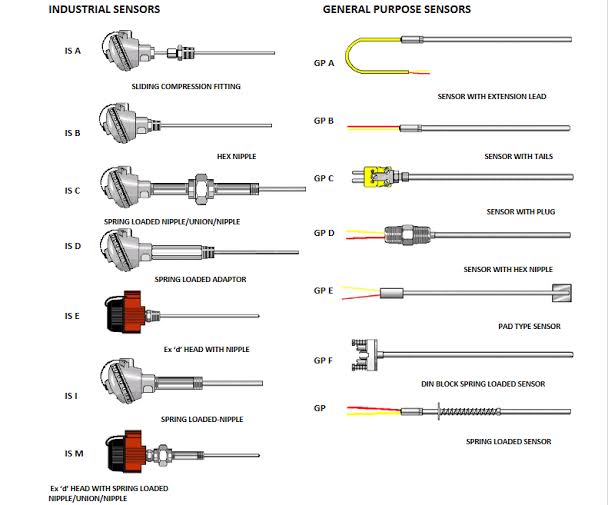

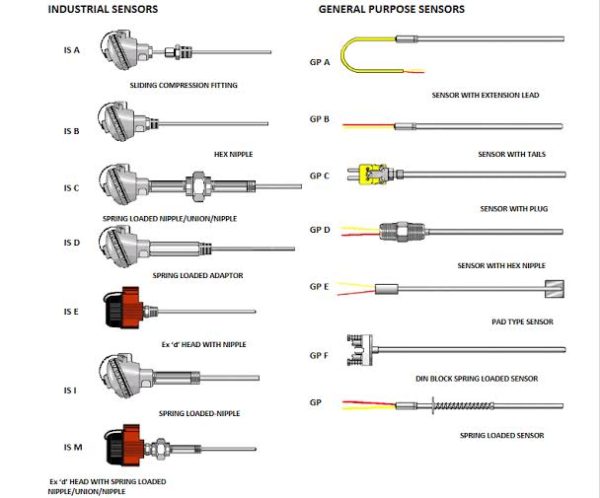

Process Connection یعنی نوع اتصال مکانیکی/آب‌بندی که ترموکوپل (یا مجموعه‌ی ترموول+ترموکوپل) از طریق آن به لوله/مخزن/راکتور/داکت یا بدنه‌ی تجهیز متصل می‌شود؛ مثل:

• اتصال رزوه‌ای (Threaded)
• اتصال فلنجی (Flanged)
• اتصال کلمپی/بهداشتی (Tri‑Clamp و…)
• اتصال جوشی (Weld-in / Socket Weld / Butt Weld)
• اتصال کمپرشنی (Compression Fitting)
• اتصال بایونتی (Bayonet – مخصوص قالب/اکسترودر)
• اتصال‌های اسپرینگ/فنری (Spring‑loaded) برای تماس مطمئن

انتخاب اشتباه کانکشن می‌تواند باعث:

• نشتی فرآیند (خطر ایمنی + توقف تولید)
• شکست ترموول به‌خاطر ارتعاش/وُرتکس (Vortex Shedding)
• خطای اندازه‌گیری به‌خاطر نصب نادرست یا انتقال حرارت نامناسب
• خوردگی/سایش و کاهش عمر تجهیز
• عدم امکان سرویس بدون Shutdown

---

2) اجزای مکانیکی مرتبط با پروسس کانکشن (برای فهم دقیق‌تر تفاوت‌ها)

در ترموکوپل‌های صنعتی معمولاً یکی از این معماری‌ها را دارید:

A) ترموکوپل با ترموول (Thermowell Assembly)

• پروسس کانکشن عملاً روی ترموول است (رزوه/فلنج/جوشی)
• ترموکوپل داخل ترموول قرار می‌گیرد (قابل تعویض بدون نشتی)
• مناسب فشار/سرعت بالا، خوردگی، سرویس‌پذیری

B) اینزرشن مستقیم بدون ترموول

• خود پراب وارد فرآیند می‌شود
• سرعت پاسخ بهتر، هزینه کمتر
• محدودیت فشار/سرعت/خوردگی و ریسک نشتی بیشتر

C) ترموکوپل Surface / Contact / Spring-loaded

• روی سطح تجهیز می‌نشیند
• فنر باعث تماس پایدار و خطای کمتر می‌شود
• برای بدنه اکسترودر، قالب‌ها، رول‌ها، یاتاقان‌ها

---

3) انواع پروسس کانکشن‌های رایج ترموکوپل‌ها (طبقه‌بندی کامل)

3.1) اتصال رزوه‌ای (Threaded Thermocouple / Thermowell)

استانداردهای رزوه رایج

• NPT (National Pipe Taper) — مخروطی، آب‌بندی با PTFE/سیلانت
• BSPT (مخروطی) و BSPP (موازی/گسکت‌دار)
• رزوه‌های متریک صنعتی (کمتر در پایپینگ، بیشتر در تجهیزات/ماشین‌آلات): مثل M20×1.5

در بازار ایران، برای پایپینگ فرآیندی معمولاً NPT و BSP پرکاربردترند.

مزایا

• نصب سریع و ارزان
• مناسب خطوط کوچک/متوسط
• در کاربردهای عمومی و اسکیدها رایج

محدودیت‌ها

• حساسیت به کیفیت رزوه و روش آب‌بندی
• در فشار/دماهای بالا یا سیکل‌های حرارتی سنگین، ریسک نشتی و گیرپاچ (galling) بیشتر می‌شود
• در محیط‌های خورنده انتخاب جنس و سیل مناسب حیاتی است

نکات فنی انتخاب

• انتخاب نوع رزوه: NPT برای آب‌بندی روی رزوه، BSPP معمولاً نیاز به واشر/گسکت دارد.
• طول درگیری رزوه (Thread Engagement) باید مطابق استاندارد باشد.
• در بدنه‌های استنلس، برای جلوگیری از گالینگ از روانکار/آنتی‌سایز مناسب فرآیند استفاده می‌شود.

---

3.2) اتصال فلنجی (Flanged)

استانداردهای فلنج

• ASME B16.5 (کلاس‌های فشاری 150/300/600/900/1500/2500)
• EN 1092-1 (PN10/16/25/40/63/100 و…)
• نوع فیس: RF (Raised Face)، FF (Flat Face)، RTJ (Ring Type Joint)

مزایا

• بهترین گزینه برای فشارهای بالا، سرویس‌های بحرانی و سایزهای بزرگ
• امکان انتخاب گسکت مناسب (گرافیت، اسپیرال‌وند، RTJ)
• سرویس‌پذیری و تکرارپذیری نصب خوب

محدودیت‌ها

• وزن/هزینه بالاتر
• نیاز به فضای نصب و پیچ‌ومهره و گسکت
• در برخی کاربردها (ارتعاش زیاد) باید طراحی ترموول دقیق انجام شود

نکات فنی انتخاب

• کلاس/PN را مطابق طراحی مکانیکی خط (Piping Class) انتخاب کنید.
• نوع گسکت براساس سیال/دما/فشار (مثلاً Spiral Wound برای بسیاری سرویس‌ها، RTJ برای سرویس‌های خیلی بحرانی).
• در فلنج RTJ، ماشین‌کاری و سختی مواد اهمیت ویژه دارد.

---

3.3) اتصال جوشی (Weld-in / Socket Weld / Butt Weld)

انواع رایج

• Butt Weld: اتصال لب به لب (برای پایپینگ‌های استاندارد)
• Socket Weld: ترموول/باس بوشنی داخل سوکت می‌نشیند و جوش دور آن زده می‌شود
• Weld-in Boss / Weld Pad: یک بوشن/باس روی بدنه جوش می‌شود و سپس تجهیز روی آن نصب می‌گردد

مزایا

• آب‌بندی بسیار مطمئن (مناسب سیالات خطرناک/سمی/اشتعال‌پذیر)
• مناسب فشار/دما بالا و سیکل‌های حرارتی
• اگر درست اجرا شود، کمترین ریسک نشتی

محدودیت‌ها

• نیاز به WPS/PQR، جوشکار تایید شده، NDT در سرویس‌های خاص
• سرویس و تعویض ممکن است نیاز به توقف/بازکردن خط داشته باشد (بسته به طراحی)

نکات فنی انتخاب

• مواد ترموول/باس باید با متریال پایپینگ سازگار باشد (هم از نظر متالورژی و هم خوردگی).
• در سرویس‌های پرارتعاش، طراحی طول/قطر/فرم نوک ترموول اهمیت دوچندان دارد.

---

3.4) اتصال کلمپی و بهداشتی (Sanitary / Hygienic – Tri-Clamp, DIN, SMS)

موارد استفاده

• صنایع غذایی، لبنی، دارویی، بیوتک
• نقاطی که CIP/SIP انجام می‌شود و سطح داخلی باید بدون Dead Leg باشد

مزایا

• باز و بست سریع
• قابلیت تمیزکاری عالی
• امکان استفاده از طراحی‌های Flush / Hygienic Thermowell

محدودیت‌ها

• محدودیت فشار/دما نسبت به فلنج‌های سنگین
• وابستگی به استاندارد بهداشتی و جنس/سطح‌پرداخت

نکات انتخاب

• متریال غالب: 316L
• سطح پرداخت (Ra) مهم است (مثلاً 0.8 µm یا پایین‌تر بسته به استاندارد).
• نوع اورینگ/گسکت (EPDM, FKM, PTFE) باید با CIP و دما سازگار باشد.

---

3.5) اتصال کمپرشنی (Compression Fitting – Swagelok style)

ماهیت

• آب‌بندی با فرول (Ferrule) روی تیوب/پراب
• برای اینسرشن قابل تنظیم عمق بسیار کاربردی

مزایا

• تنظیم آسان طول غوطه‌وری (Insertion Length)
• مناسب برای خطوط ابزار دقیق، گازها، فشارهای متوسط (بسته به مدل)

محدودیت‌ها

• در دمای خیلی بالا/ارتعاش زیاد/سیکل شدید ممکن است شل شود یا نشتی بدهد (اگر درست انتخاب/نصب نشود)
• انتخاب سایز تیوب و جنس فرول حیاتی است

---

3.6) بایونتی (Bayonet Thermocouple)

کاربرد

• قالب‌ها، اکسترودرها، ماشین‌آلات تزریق پلاستیک، صنایع لاستیک
• اتصال سریع با قفل بایونتی + فنر برای تماس

مزایا

• تعویض بسیار سریع
• تماس مکانیکی خوب با سطح (Spring pressure)

محدودیت‌ها

• مناسب فرآیندهای پایپینگ/فشار بالا نیست
• دقت وابسته به کیفیت تماس سطحی و گریس حرارتی

---

3.7) اتصال سطحی/پیچی/مگنتی + مدل‌های فنری (Surface & Spring-Loaded)

کاربرد

• دمای بدنه یاتاقان، پوسته کوره، سطوح داغ، Heat Exchanger shell، اکسترودر
• هرجا تماس پایدار کلید دقت است

مزایا

• بدون نفوذ به فرآیند
• سرعت پاسخ خوب (با طراحی مناسب نوک و تماس)

محدودیت‌ها

• خطای ناشی از تماس ضعیف، اکسید سطح، جریان هوا، تابش
• نیاز به انتخاب صحیح فنر، نوک، و در صورت لزوم Thermal Paste

---

4) بررسی جنس‌ها (Materials) در پروسس کانکشن، ترموول و قطعات آب‌بندی

انتخاب جنس باید بر اساس 4 عامل باشد:

1. خوردگی شیمیایی (pH، کلراید، سولفید، آمونیاک…)
2. دما (اکسیداسیون/کربوریزاسیون/سولفیداسیون)
3. فشار و تنش مکانیکی
4. سایش/ارژن (ذرات جامد، سرعت سیال)

4.1) استنلس استیل‌ها

• SS304 / 304L: عمومی؛ در کلرایدها ریسک پیتینگ
• SS316 / 316L: رایج‌ترین انتخاب صنعتی؛ مقاومت بهتر در کلراید نسبت به 304 (اما در کلراید بالا همچنان ریسک)
• SS321 / 347: پایدارشده برای دماهای بالا و جلوگیری از حساس‌شدن (Sensitization) در برخی شرایط جوشکاری

4.2) آلیاژهای نیکل (برای خورندگی/دماهای بالا)

• Inconel 600/601/625: دماهای بالا، اکسیداسیون، برخی سرویس‌های خورنده
• Hastelloy C-276 / C-22: خوردگی شدید (اسیدی/کلرایدی پیچیده)
• Monel 400: محیط‌های خاص (مثلاً برخی سرویس‌های دریایی/هیدروفلوریک—با بررسی دقیق)

4.3) فولادهای کربنی و کم‌آلیاژ (اقتصادی اما محدود)

• A105 / A106 / A216 WCB و…: در سرویس‌های غیرخورنده و دماهای متوسط
• در محیط مرطوب/خورنده عمر کاهش می‌یابد و نیاز به روکش/پوشش یا تغییر جنس دارد.

4.4) تیتانیوم و زیرکونیوم (خاص)

• تیتانیوم: عالی در برخی کلرایدها/آب دریا، اما محدودیت‌های دمایی/سرویسی دارد
• زیرکونیوم: برای برخی اسیدها (خیلی تخصصی و گران)

4.5) جنس آب‌بندها (Seal/Gasket/O-ring)

• PTFE: شیمیایی عالی، محدودیت دمایی/فشار و خزش (creep)
• Graphite: دمای بالا، مناسب فلنج‌های صنعتی (با توجه به اکسیداسیون در حضور هوا در دماهای بسیار بالا)
• FKM (Viton): روغن‌ها/هیدروکربن‌ها؛ دمای متوسط
• EPDM: آب/بخار و CIP در صنایع غذایی؛ ناسازگار با برخی روغن‌ها
• Spiral Wound: پرکاربرد در فلنج‌های RF با شرایط صنعتی

نکته کلیدی: خیلی از خرابی‌ها از خود ترموکوپل نیست؛ از گسکت/سیل نامناسب یا نصب غلط آن است.

---

5) نحوه نصب اصولی (Installation Best Practices) — از دقت تا ایمنی

5.1) اصول مکانیکی و آب‌بندی

رزوه‌ای

• نوع رزوه را دقیق تطبیق دهید: NPT با NPT، BSPT با BSPT، BSPP با نشیمن/واشر مربوط
• از PTFE Tape یا Sealant سازگار با دما/سیال استفاده کنید (در اکسیژن/سرویس‌های خاص محدودیت دارد)
• از سفت‌کردن بیش‌ازحد که باعث ترک رزوه/گیرپاچ می‌شود پرهیز کنید

فلنجی

• گسکت را دقیق انتخاب و گشتاوربندی مرحله‌ای و ضربدری انجام دهید
• هم‌محوری فلنج‌ها، تمیزی سطوح و کنترل خط‌وخش بسیار مهم است
• در سرویس‌های RTJ، رینگ و شیار باید دقیق مطابق استاندارد باشد

جوشی

• دستورالعمل جوشکاری و متریال سازگار
• در سرویس‌های مهم: NDT (PT/RT/UT) طبق کلاس خط
• بعد از جوش، کنترل تابیدگی و تنش‌های پسماند (در صورت نیاز PWHT)

---

5.2) اصول دقت اندازه‌گیری و محل نصب

موقعیت و طول غوطه‌وری (Insertion Length)

• هرچه سنسور بیشتر داخل جریان اصلی باشد، خطا کمتر.
• نصب کم‌عمق باعث می‌شود دما تحت تأثیر دیواره و محیط بیرون قرار گیرد.

جهت‌گیری نسبت به جریان

• در خطوط با سرعت بالا، جهت‌گیری و شکل نوک ترموول روی ارتعاش اثر دارد.
• معمولاً نصب عمود بر جریان رایج است، اما باید با ملاحظات مکانیکی/استانداردهای طراحی ترموول بررسی شود.

جلوگیری از انتقال حرارت ناخواسته

• استفاده از Neck Extension یا فاصله‌دهنده برای دورکردن هد از دمای بالا
• عایق‌کاری درست اطراف نازل برای کاهش گرادیان

---

6) «فن» در ترموکوپل‌ها یعنی چه؟ (Spring / Fitting / Specs)

6.1) ترموکوپل فنری (Spring-loaded)

برای اطمینان از تماس پایدار نوک سنسور با کف سوراخ/سطح، خصوصاً در:

• ترموول‌های قابل تعویض (Replaceable insert)
• کاربردهای سطحی، اکسترودر، قالب، یاتاقان

مشخصات فنی مهم فنر

• نیروی پیش‌بار (Preload Force) و رنج کورس (Travel)
• جنس فنر: معمولاً SS304/316 یا آلیاژ مناسب دما
• محدوده دمای کاری فنر (فنر در دماهای بالا افت خواص دارد)
• پایداری در ارتعاش (Vibration resistance)

مزیت

• کاهش خطا به‌علت حذف فاصله هوایی و تماس ناقص

عیب

• در دماهای خیلی بالا یا ارتعاش شدید، فنر ممکن است ضعیف شود؛ طراحی باید درست باشد.

---

6.2) فیتینگ/کانکشن‌های رایج بازار مثل M6/M8 (رزوه متریک در سنسورهای کامپکت)

در برخی ترموکوپل‌های کامپکت/ماشین‌ساز:

• رزوه‌های M6/M8 یا مشابه برای نصب روی بدنه تجهیزات استفاده می‌شود.
• معمولاً با نوک تماس‌دار یا کف‌نشین و گاهی با فنر داخلی همراه است.

مشخصات کلیدی

• گام رزوه (Pitch) و طول رزوه
• نوع نوک (Pointed/Flat) و متریال نوک
• محدوده دمای کابل/بافت/شیلد
• IP و نوع خروجی (هد، کانکتور، کابل)

---

6.3) اگر منظور از «فن» همان FAN (فن خنک‌کن) باشد

در تجهیزاتی مثل ترانسمیترهای هددار یا ترموکوپل‌های نزدیک به کوره، گاهی فن یا هیت‌سینک برای کاهش دمای هد/ترانسمیتر دیده می‌شود؛ اما در اغلب پروژه‌های ابزار دقیق، «فن» بیشتر به فنر تعبیر می‌شود. (اگر دقیق بفرمایید کدام مدنظر شماست، بخش را دقیق‌تر و اختصاصی‌تر می‌کنم.)

---

7) تفاوت‌ها و معیار انتخاب سریع (Cheat Sheet مهندسی)

---

8) نکات بسیار تخصصی برای مهندسان (خطاهای رایج و راه‌حل)

1. اختلاط استاندارد رزوه: NPT با BSPT «جا می‌رود» ولی آب‌بندی بلندمدت مشکل‌ساز است.
2. انتخاب 316L برای کلراید بالا بدون بررسی: در آب دریا/کلراید زیاد احتمال پیتینگ/شکاف خوردگی وجود دارد → آلیاژهای بالاتر یا طراحی دیگر لازم می‌شود.
3. عدم توجه به ارتعاش و سرعت سیال در ترموول: شکست ترموول می‌تواند حادثه‌ساز شود.
4. انتخاب گسکت غلط: مثلاً PTFE در دمای بالا یا گرافیت در شرایط نامناسب.
5. کورس فنر ناکافی: نوک اینسرت به کف ترموول نمی‌چسبد → پاسخ کند و خطا.
6. طول غوطه‌وری کم: دما بیشتر دمای دیواره/محیط را نشان می‌دهد تا سیال.

---
