عیب یابی و تعمیر ترموکوپل تایپ S؛ راهنمای تخصصی برای حفظ دقت در دماهای بالا
ترموکوپل تایپ S یکی از دقیقترین و گرانقیمتترین سنسورهای دما در صنایع دما بالا است. این ترموکوپل که معمولاً در کورههای صنعتی، صنایع فولاد، شیشه، سرامیک و عملیات حرارتی استفاده میشود، به دلیل ساختار پلاتین-رودیومی خود، نسبت به شرایط نصب، آلودگی، شوک حرارتی و آسیب مکانیکی حساس است.
به همین دلیل، عیبیابی اصولی و تعمیر بهموقع ترموکوپل تایپ S اهمیت زیادی دارد؛ چون هر خطا در این تجهیز میتواند به اختلال در کنترل دما، کاهش کیفیت محصول و توقف تولید منجر شود.
ترموکوپل تایپ S چیست و چرا حساس است؟
ترموکوپل Type S از دو فلز نجیب تشکیل شده و برای اندازهگیری دماهای بسیار بالا و پایدار طراحی شده است.
این سنسور معمولاً در جایی بهکار میرود که:
– دما بالا است
تست ترموکوپل تایپ S
– دقت اندازهگیری اهمیت زیادی دارد
– پایداری بلندمدت مورد نیاز است
– محیط کاری خورنده یا آلوده است
اما همین دقت بالا، باعث میشود ترموکوپل تایپ S نسبت به موارد زیر حساس باشد:
– آلودگی غلاف
– نفوذ بخارات فلزی
– شکستگی غلاف سرامیکی
– اتصالات ضعیف
– فرسودگی سیمهای جبرانساز
– نصب ناصحیح در کوره
نشانههای خرابی ترموکوپل تایپ S
قبل از تعمیر، باید علائم خرابی را بهدرستی بشناسید. مهمترین نشانهها عبارتاند از:
– نمایش دمای غیرواقعی روی کنترلر
– نوسان شدید عدد دما
– تأخیر زیاد در پاسخگویی
– قطع کامل سیگنال
– خطای Sensor Break یا Open Circuit
– اختلاف محسوس با دماسنج مرجع
– افت تدریجی دقت در طول زمان
اگر هر یک از این علائم مشاهده شد، باید فرآیند عیبیابی آغاز شود.
دلایل رایج خرابی ترموکوپل تایپ S
- آسیب دیدن غلاف محافظ
غلاف سرامیکی یا آلیاژی نقش محافظ اصلی را دارد. ترک، شکستگی یا فرسایش آن میتواند باعث آسیب مستقیم به المان داخلی شود.
- شوک حرارتی
تغییر ناگهانی دما، بهخصوص هنگام ورود یا خروج از کوره، یکی از مهمترین دلایل ترک خوردن غلاف و خرابی سنسور است.

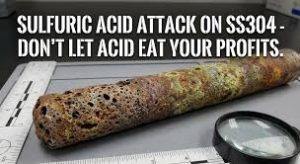

- نفوذ آلودگی و بخارات خورنده
در محیطهای صنعتی، بخارات فلزی، گرد و غبار و مواد شیمیایی میتوانند باعث آلودگی المان پلاتینی و کاهش دقت شوند.
- خرابی اتصالات
شل شدن پیچها، اکسید شدن ترمینالها یا قطعی سیم جبرانساز میتواند باعث خطا در اندازهگیری شود.
- نصب نادرست
اگر ترموکوپل در عمق مناسب نصب نشده باشد یا در معرض لرزش و ضربه باشد، عمر آن به شدت کاهش مییابد.
- پایان عمر مفید
حتی با نصب درست، ترموکوپلهای تایپ S نیز پس از مدتی دچار Drift میشوند و دقت اولیه خود را از دست میدهند.
مراحل عیبیابی ترموکوپل تایپ S
مرحله اول: بررسی ظاهری
ابتدا غلاف، هد ترموکوپل، کابلها و محل اتصال را بررسی کنید.
ترک، سوختگی، تغییر رنگ یا شکستگی، نشانههای مهم خرابی هستند.
مرحله دوم: بررسی اتصالات
اتصالات شل یا سولفاتهشده را بررسی و در صورت نیاز تمیز یا تعویض کنید.
مرحله سوم: تست با مولتیمتر
با مولتیمتر میتوان:
– پیوستگی مدار را بررسی کرد
– قطعی را تشخیص داد
– اتصال کوتاه احتمالی را پیدا کرد
مرحله چهارم: مقایسه با سنسور مرجع
اگر خروجی دما با سنسور مرجع اختلاف غیرعادی دارد، احتمال Drift یا خرابی المان داخلی وجود دارد.
مرحله پنجم: بررسی غلاف و المان داخلی
اگر غلاف آسیب دیده باشد، معمولاً لازم است سنسور داخلی نیز بهدقت بررسی شود. در صورت تخریب یا آلودگی شدید، تعمیر اقتصادی نیست و تعویض توصیه میشود.
آیا ترموکوپل تایپ S قابل تعمیر است؟
پاسخ کوتاه: بستگی دارد.
مواردی که ممکن است قابل تعمیر باشند:
– تعویض سیم جبرانساز
– تعمیر یا تعویض ترمینال
– تعویض هد
– تعویض غلاف محافظ در صورتی که المان داخلی سالم باشد
مواردی که معمولاً باید تعویض شوند:
– شکستگی یا آلودگی شدید المان پلاتینی
– سوختگی کامل سنسور
– Drift شدید و غیرقابل جبران
– آسیب حرارتی یا مکانیکی شدید
در ترموکوپل تایپ S، چون خود المنت قیمت بالایی دارد، تصمیم بین تعمیر و تعویض باید بر اساس هزینه، دقت مورد نیاز و شرایط فرآیند گرفته شود.
روشهای تعمیر ترموکوپل تایپ S

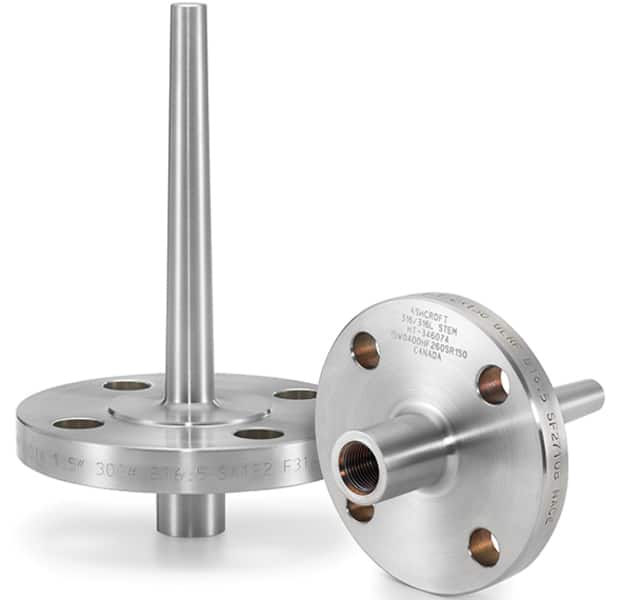

- تعویض غلاف محافظ
اگر غلاف ترک خورده یا فرسوده باشد اما المنت داخلی سالم مانده باشد، میتوان غلاف جدید جایگزین کرد.
- تعویض سیم جبرانساز
در صورت قطعی یا افت کیفیت کابل، تعویض سیم جبرانساز میتواند مشکل را برطرف کند.
- اصلاح اتصالات و هد
تمیزکاری، سفت کردن اتصالات و تعویض ترمینالهای آسیبدیده از اقدامات رایج تعمیر است.
- تعویض کامل سنسور
اگر آسیب گسترده باشد، بهترین راهکار تعویض کامل ترموکوپل تایپ S است تا از خطای مجدد و توقف خط جلوگیری شود.
نکات مهم برای افزایش عمر ترموکوپل تایپ S
– از غلاف مناسب و مقاوم در برابر دمای بالا استفاده کنید
– ترموکوپل را از شوک حرارتی دور نگه دارید
– عمق نصب را مطابق شرایط فرآیند تنظیم کنید
– از ورود بخارات و آلودگی به سنسور جلوگیری کنید
– بازرسی دورهای انجام دهید
– در صورت مشاهده Drift، سریعاً اقدام به تست و اصلاح کنید
جمعبندی
عیبیابی و تعمیر ترموکوپل تایپ S یک کار کاملاً تخصصی است و باید با دقت بالا انجام شود. در بسیاری از موارد، مشکلاتی مانند خرابی غلاف، اتصالات یا کابل قابل تعمیر هستند؛ اما اگر المان داخلی آسیب دیده باشد، تعویض کامل بهترین گزینه است.
در صنایع حساس مانند فولاد، شیشه و کورههای دما بالا، استفاده از ترموکوپل سالم و دقیق مستقیماً بر کیفیت محصول و پایداری فرآیند تأثیر میگذارد.
